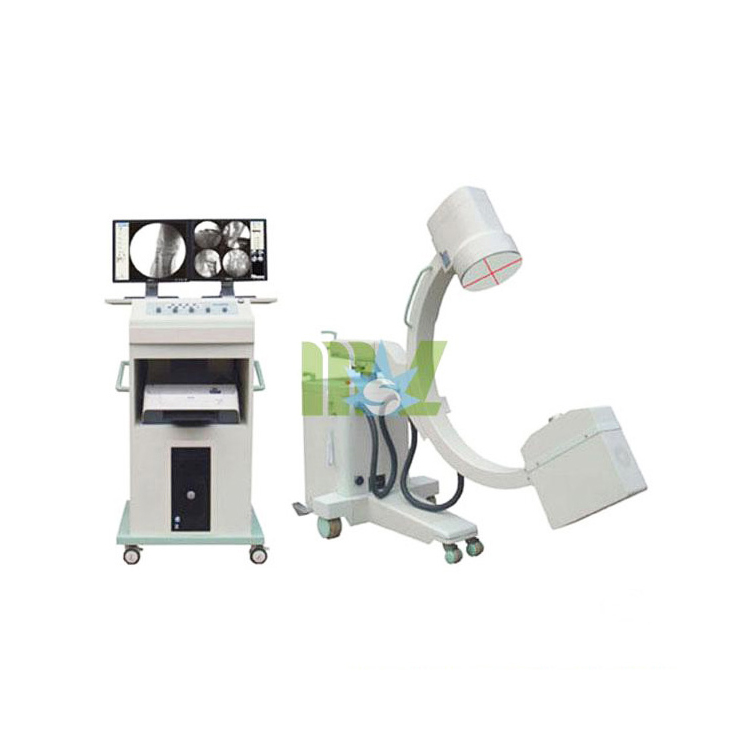

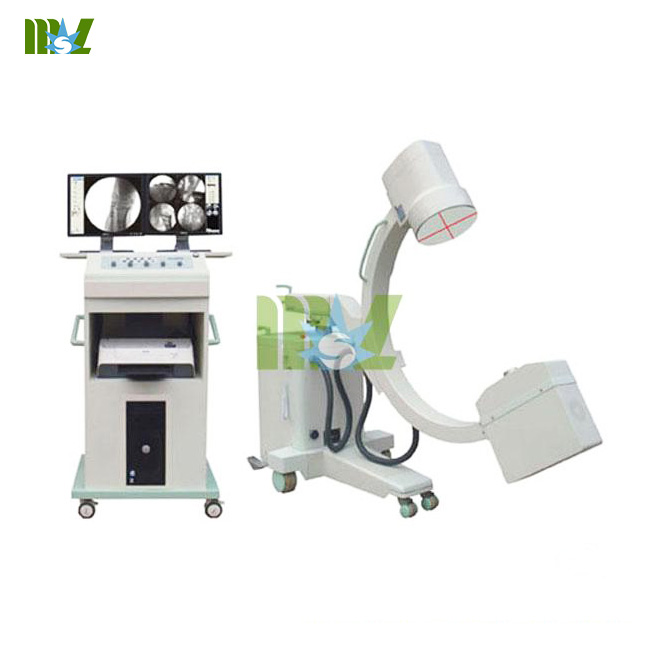

Digital c arm X ray machine MSLCX05

Technical parameters and configuration:

Main components Technique parameter

IMD X-ray tube Model:MSLCX06 Model:MSLCX05

Power:3.5kW Power:5.0kW

Double focus fixed anode focus: 1.5mm / 0.6mm Double focus rotational anode focus:  0.3mm / 0.6mm

Anode Heat Capacity: 40kHu X-ray tube sleeve heat capacity:667kHu Anode Heat Capacity:200kHu X-ray tube  sleeve heat capacity:800kHu

High Voltage X-ray Generator Working frequency:40kHz

Image intensifier Toshiba 9″(including 3 fields of view 4.5″/ 6″/9″)

Tube voltage Fluoroscopy Radiograph: 40kV-110kV Fluoroscopy Radiograph:40kV-120kV

Tube current Fluoroscopy: 0.5-4mA  Enhanced  Automatic Fluoroscopy: 1mA-8mA     Pulse  Fluoroscopy :2pps;8mA

mAs 1mA.s-250mA.S

Fluoroscopy  mode Manual  Fluoroscopy; Semi-Automatic Fluoroscopy;Automatic Fluoroscopy;  Enhanced  Automatic Fluoroscopy; Pulse  Fluoroscopy

Intelligent exposure control No matter the object is in the center or on the fringing field of the image  intensifier, the images are the same. The exposure dose is reduced.

Iris beam limiting device when not exposure, keep in the state of Iris Beam limiting preview ,when  exposure, keep blanking cycle track

General radiography 40kV-120kV;1.0mA.s-250mA.s step length 1 kV;1.0mA.s

Digital radiography (digital spot film) 40kV-120kV;Max 16mA Common screen film radiography is  eliminated. Digital radiography can get  better images

C-arm machinery index C-arm stander(with perfect C arm balance system) of ultra-quiet motor-driven  up and down, easy and handy to operate. The machine can maintain balance  with up and down of the C arm.

Distance between focus and window>900mm, arc depth>650mm, horizontal  moving range :200mm vertical moving range:400mm

Tilt angle :±12.5°  rotation :±180°corner:125°(-35°– +90°)

Laser Orientation Laser positioning function can help to position precisely and reduce exposure  times in the operation, reduce unnecessary radiation.

Radiography mode

Image intensifier & Real-time digital image(1.3 million pixel) processing system

(CCD)Digital video   camera million pixels high-definition, high-speed CCD camera, a 1024 × 1024 matrix,  30 frames per second image acquisition, through real-time adjustment of  window width, window level, noise reduction, sharpening and Gain adjustment  to ensure high-quality and high-resolution images.

Image  resolution   index Grey level:10  Resolution:22 lp/cm

Camera virtual rotation design No X-ray needed, also called digital image rotation,display  the right angle when exposure, superior to camera  mechanical  rotation

Image processing   system 1.Real time edge  enhancement (sharpening) Image sharpening is also called  edge enhancement, that is, to make   blurry edge of the image clearer

2.Real time adjustment of the  window width and window level Obtain images by real-time adjustment  of window width,window level, displaying images with different brightness.

3.Real time(static)multiform  noise reduction Noise reduction, and improve image clarity

4.Real tim GAIN adjustment Can amplify image signal, reduce x-ray  dose, suitable for patient with super large size.

5.Real tim dynamic brightness  compensation and R calibration  functions Through dynamic logarithmic transformation, linear reduction the system signals and r  calibration technology, dark parts of the image  can be enhanced and clear rich-layer images  can be obtained

6.Image conversing ,up-down and right-left rotating,and frame freezing

7.Patient information management ,Clinic report  and print

8.The Image can be storage as JPG and DICOM 3.0 format, can be linked  to hard-disk , USB  and DVD and printer,meet the need of sharing the network information , communication  and  storage  in   hospital

Display Display2 17″TFT-LCD display

Printer Printer Laser / jet Printer

Standard  configuration 1.Combined tube(5.0kW)IMD 1 set;

2.Image intensifier (9 inch 3 fields of view) Toshiba 1 set

3.C-arm stander (with full C-arm balance system) 1 set;
