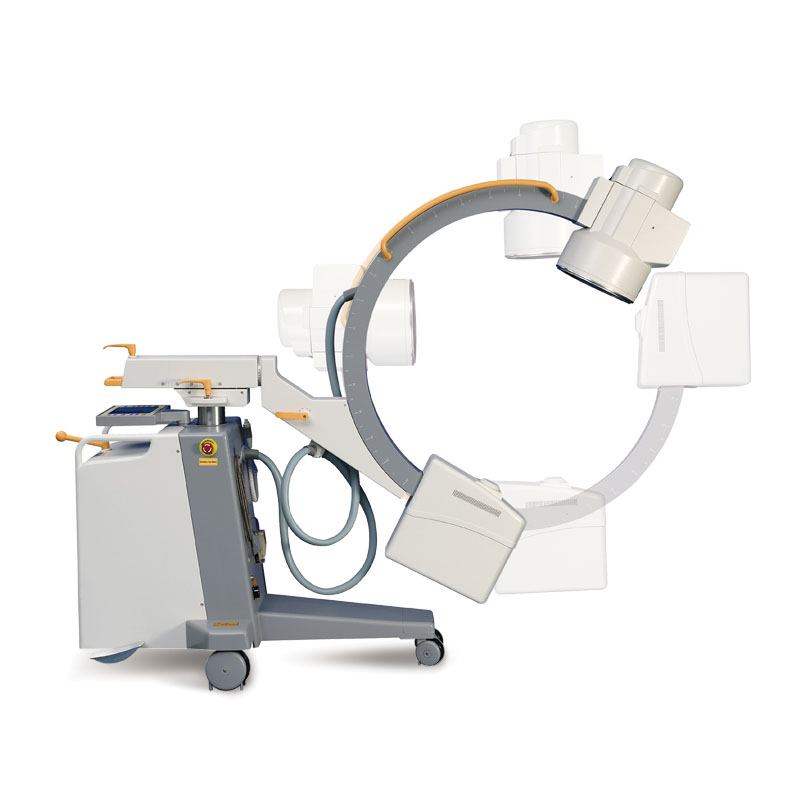

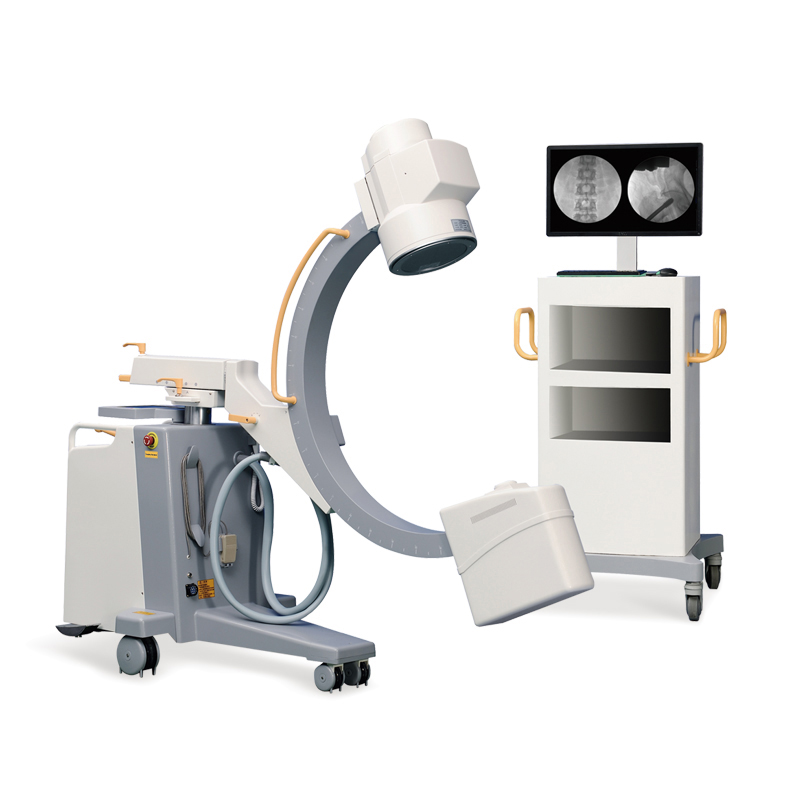

sistema de arco en C SHOCII-5KW
SHOCII-5KW
Sistema de arco en C intensificador de imágenes
El SHOCII-5KW es un sistema de arco en C móvil diseñado para aplicaciones quirúrgicas y de diagnóstico, incluyendo:
-
Quirófano y sala de emergencias
-
Cirugía general, urología, traumatología, ortopedia, cirugía de columna y abdominal
-
Endoscopia, angiografía y angioplastia periférica
Características clave:
-
Generador HF/HV de alta frecuencia y inversor estable para minimizar radiación y garantizar imágenes claras.
-
Panel de control LCD de 10.4’’ giratorio 180° para fácil operación y diagnóstico de fallas en chino.
-
Fluoroscopia pulsada y con refuerzo adaptable a pacientes de diferentes tamaños.
-
Movimiento rápido mediante manija de dirección y función de desplazamiento paralelo.
-
Ruedas de bloqueo de seguridad para evitar accidentes al mover la máquina.
-
Gran espacio libre en arco (hasta 800 mm), ideal para operaciones quirúrgicas.
-
Tres campos de visión (9″, 6″, 4.5″) para diagnóstico detallado.
-
Cámara CCD rotativa 360° para flexibilidad en adquisición de imágenes.
-
Riel deslizante lineal coreano para movimientos suaves y precisos.
-
Equipado con relés Omron que reducen ruido y prolongan la vida útil del equipo.
Generador de rayos X
| Especificación | Valor |
|---|---|
| Potencia | 5 kW |
| Voltaje | 40–120 kV |
| Frecuencia | 40 kHz |
| Fluoroscopia | 0.5–5 mA (manual y automática) |
| Fluoroscopia pulsada | 0.5–5 mA |
| Fluoroscopia con refuerzo | 5–10 mA |
| Fotografía | 1–250 mAs |
Tubo de rayos X
| Especificación | Valor |
|---|---|
| Tipo | Doble foco, ánodo fijo |
| Tamaño de foco | 0.3 / 0.6 mm |
| Tecnología | Italy IMD Technology |
Intensificador de imagen
| Especificación | Valor |
|---|---|
| Campos de visión | 9", 6", 4.5" (Canon, Japón) |
| Cámara CCD | Rotación 360°, Watt Brand, Japón |
| Procesamiento | Reducción de ruido recursiva 5°, congelación de fotogramas, almacenamiento masivo de imágenes, conversión y rotación de imagen |
| Pantalla | Comparación de imágenes, impresión “one click” |
| Red | Puerto DICOM 3.0 opcional, exportación de datos estándar DICOM 3.0 |
Movimiento mecánico
| Movimiento | Rango |
|---|---|
| Vertical | 0–400 mm |
| Horizontal | 0–200 mm |
| Rotación sobre eje horizontal | ±180° |
| Distancia SID | 1000 mm |
| Profundidad del arco | ≥650 mm |
Dimensiones
| Componente | Dimensiones |
|---|---|
| Base móvil | 1800 × 800 × 1850 mm |
| Sistema de imágenes | 750 × 530 × 1680 mm |
Configuración estándar
-
Cámara CCD de alta resolución (1 set)
-
Generador de rayos X (1 set)
-
Intensificador de imagen 9’’ (1 set)
-
Procesador de imágenes
-
Monitor Dell 24’’ LCD HD (1 set)
-
Base móvil (1 set)
