Unidad de rayos X dental portátil de alta frecuencia MSLIB276

Prólogo
Bienvenido a nuestra unidad de rayos X dental de alta frecuencia portátil. En este manual, se presentan en detalle el rendimiento técnico, los pasos de instalación, el uso, el mantenimiento y las precauciones de esta unidad. Por lo tanto, lea este manual detenidamente antes de usar la unidad.

Unidad de Rayos X Dental de Alta Frecuencia Portátil MSLIB276

IV.    Condiciones de Almacenamiento y Uso
1. Condiciones de almacenamiento:
Temperatura ambiente: 一20-70T
Humedad relativa: <75%
Presión atmosférica: 50 ~ 106Kpa
2. Condiciones de operación:
Temperatura ambiente: 10 ~ 40勾
Humedad relativa: W75%
Presión atmosférica: 70 ~ 106Kpa
3. Condiciones de suministro de energía:
Cargador: Entrada 220V; 50Hz; Salida 16.8V

V.    Estructura, Principio de Funcionamiento y Parámetros Técnicos
1. Estructura y principio de funcionamiento
La estructura de esta unidad es simple, compuesta principalmente por el dispositivo de rayos X, el cargador y el soporte.

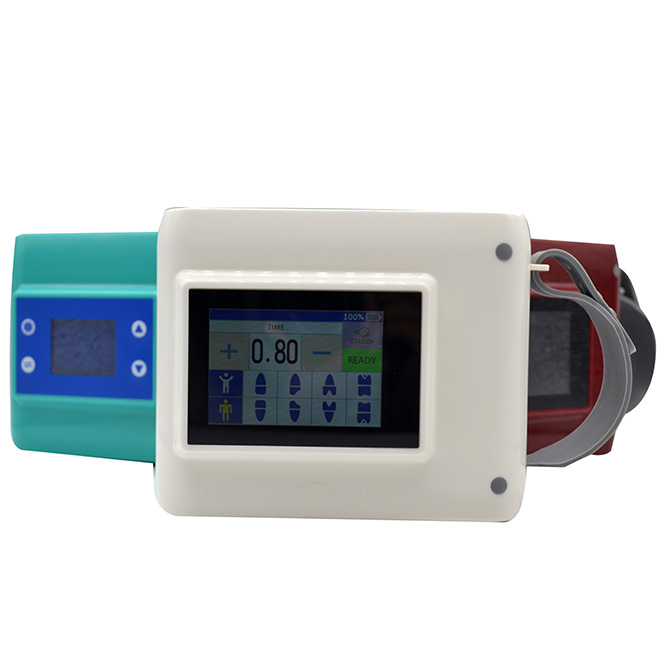

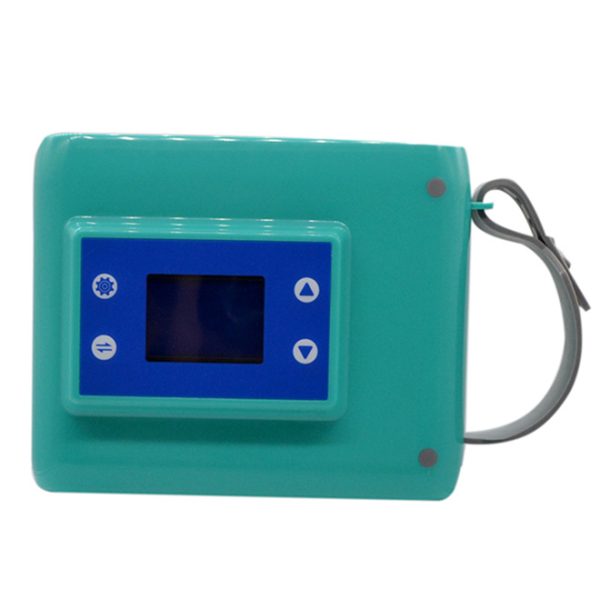

Aspecto general

Principio de funcionamiento

La energía interna del dispositivo, después de ser convertida por el cableado de control, se envía en un circuito a un dispositivo de aumento para generar un alto voltaje suministrado al ánodo del tubo de rayos X, y en el otro circuito, se forma el voltaje del filamento y se suministra al cátodo del tubo de rayos X. De esta manera, se genera el rayo X.
2. Parámetros técnicos
Voltaje del tubo    60KV
Corriente del tubo    1.2 mA
Tiempo de exposición    0.2 ~ 3.2S
Frecuencia    30KHz
Potencia nominal    60VA
Distancia focal al punto de la piel    100mm
Foco del tubo    0.3mm*0.3mm
Batería    DC 16.8V 2300mAh
Voltaje de entrada:    220V; 50Hz
Voltaje de salida    DC16.8V
Dimensión del producto (mm)    180mm* 140mm* 140mm
Dimensión del embalaje (mm)    310mm*275mm*255mm

3. Principales parámetros técnicos para el tubo de rayos X:
Voltaje de funcionamiento nominal
(KV)    valor focal nominal    Ángulo de la superficie objetivo    Parámetros del filamento    Carga fluoroscópica
(w)    Capacidad de calor del ánodo (KJ)
            corriente
(A)    voltaje
70    0.8    19°    2.0    2.85 ±0.5    150    9

4. Seguridad
Resistencia a tierra de protección: <0.20
Corriente de fuga a tierra: W 2.0mA
Corriente de fuga de la carcasa: W 0.1mA
Rigidez dieléctrica entre partes metálicas conectadas a tierra y suministro de energía: N1500V
Rigidez dieléctrica del generador de alto voltaje: >1.1 veces el voltaje del tubo
El factor de seguridad de la suspensión (generador de rayos X) N 4.

VI. Instalación del equipo
1. Instalación
Después de recibir la unidad, por favor abra primero el paquete y verifique las partes de acuerdo…
