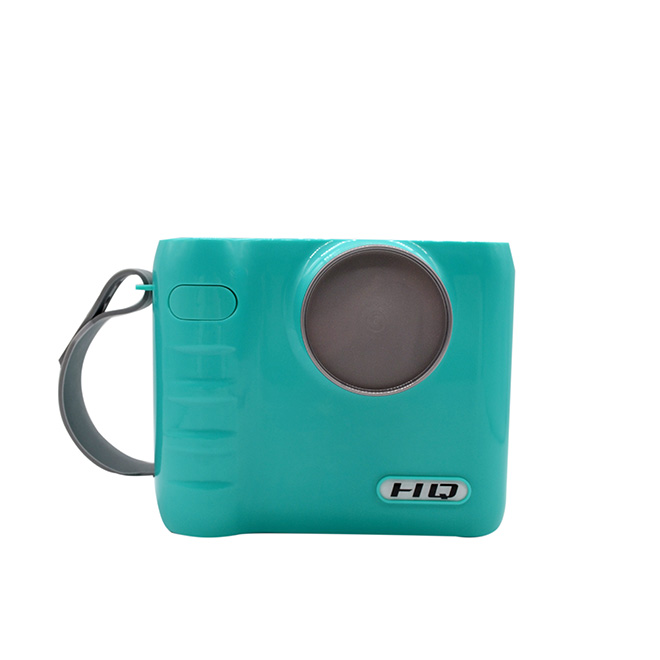

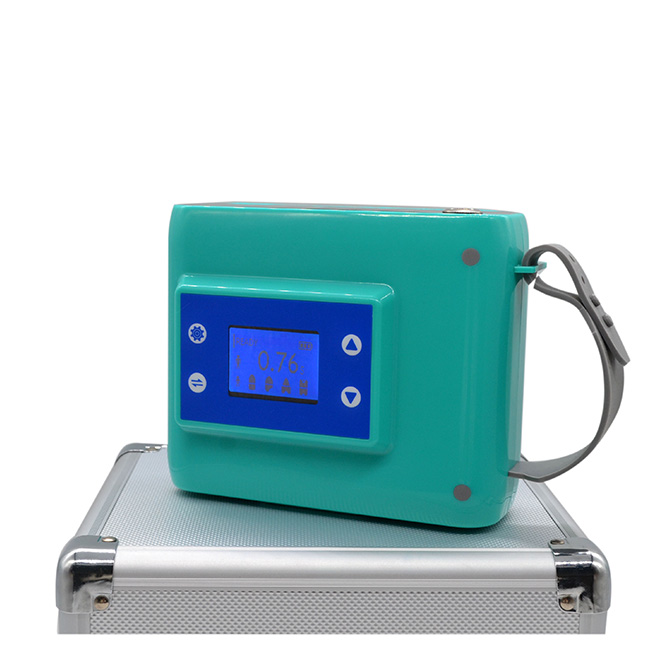

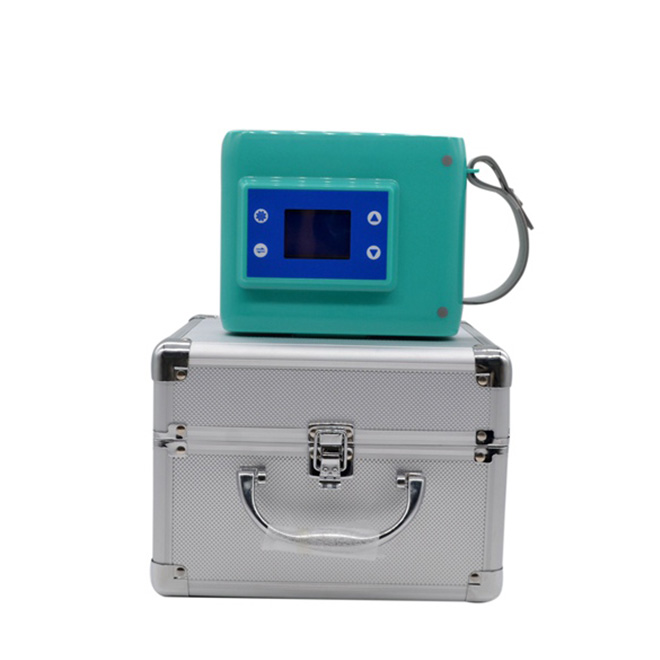

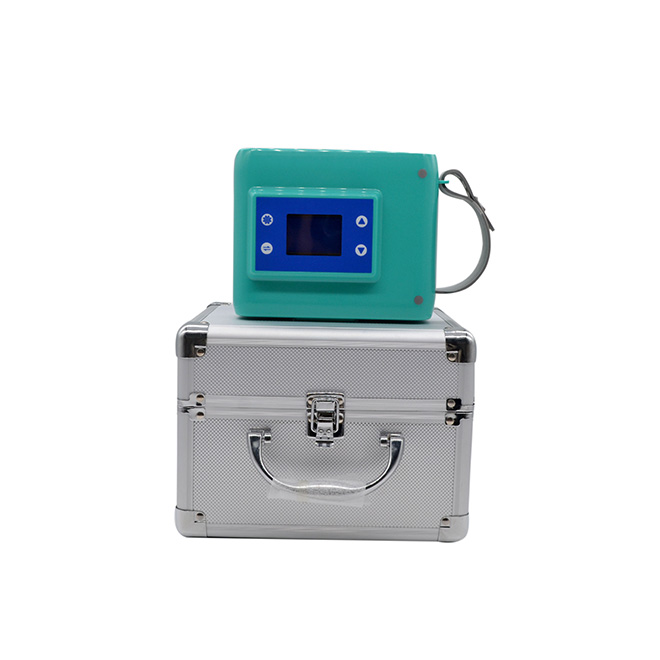

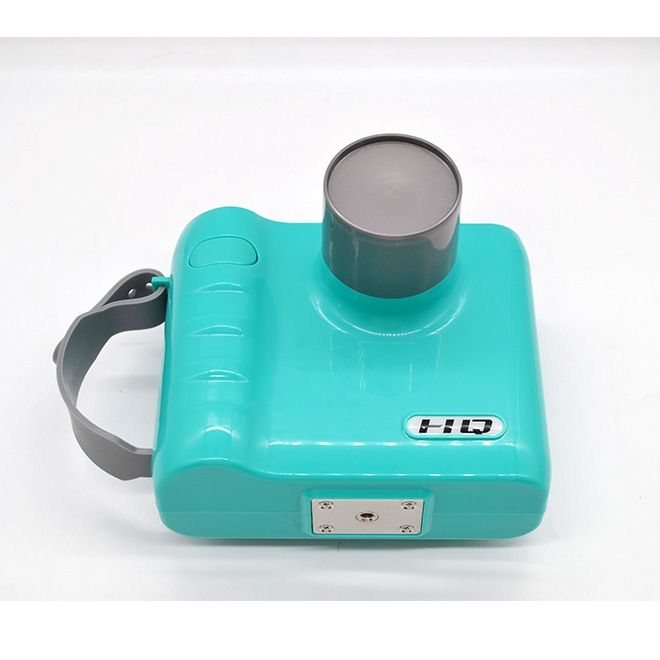

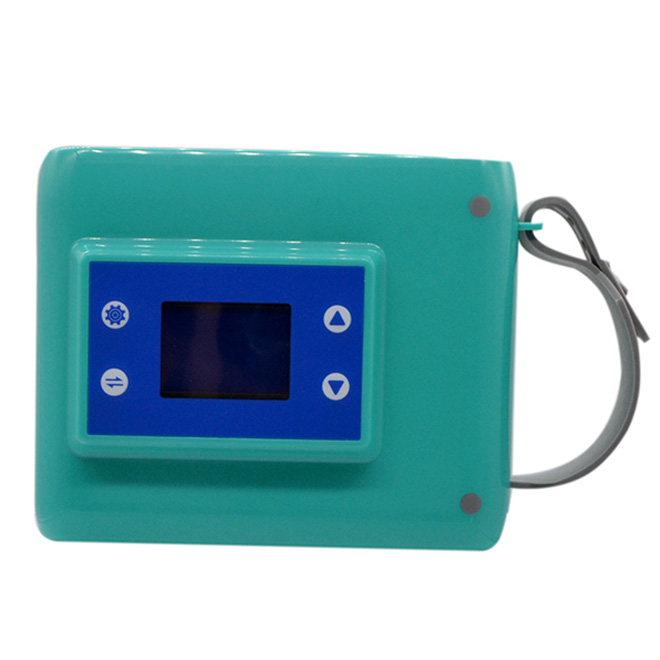

Unidad de Rayos X Dental Portátil MSLIB275 en venta

Unidad de Rayos X Dental Portátil MSLIB275 en venta

Prólogo

Bienvenido a nuestra unidad de rayos X dental portátil de alta frecuencia. En este manual se presentan en detalle el rendimiento técnico, los pasos de instalación, el uso, el mantenimiento y las precauciones de esta unidad. Por lo tanto, lea este manual cuidadosamente antes de usar la unidad.

 Nombre del producto, modelo y especificaciones

Nombre del producto: Unidad de rayos X

Modelo y especificaciones: MSLIB275 1.2mA 60KV

Condiciones de almacenamiento y uso

1. Condiciones de almacenamiento:

Temperatura ambiente: -20-70ºC

Humedad relativa: ≤75%

Presión atmosférica: 50 ~ 106Kpa

2. Condiciones de operación:

Temperatura ambiente: 10 ~ 40ºC

Humedad relativa: ≤75%
Presión atmosférica: 70 ~ 106Kpa

3. Condiciones de suministro eléctrico:

Cargador: Entrada 220V; 50Hz; Salida 16.8V

Estructura, principio de funcionamiento y parámetros técnicos

1. Estructura y principio de funcionamiento
La estructura de esta unidad es simple, compuesta principalmente por el dispositivo de rayos X, el cargador y el soporte.

Principio de funcionamiento

La potencia interna del dispositivo, después de convertida por el cableado de control, se envía en un circuito a un dispositivo de aumento para generar un voltaje alto suministrado
 al ánodo del tubo de rayos X, y en el otro circuito, se forma un voltaje de filamento y se suministra al cátodo del tubo de rayos X. De esta manera, se genera el rayo X.
 Parámetros técnicos .

Voltaje del tubo
60KV
Foco del tubo
0.3mm*0.3mm

Corriente del tubo
1.2 mA
Batería
DC16.8V 2300mAh

Tiempo de exposición
0.2 ~ 3.2S
 Voltaje de entrada:
220V; 50Hz

Frecuencia
30KHz
Voltaje de salida
DC16.8V

Potencia nominal
60VA
Dimensiones del producto (mm)
180mm* 140mm* 140mm

Distancia del punto focal a la piel
100mm
Dimensiones del embalaje (mm)
310mm*275mm*255mm

Principales parámetros técnicos para el tubo de rayos X:

Voltaje nominal de operación
(KV )70
Valor nominal del punto focal0.8
Ángulo de la superficie objetivo19°
Parámetros del filamento
corriente(A)2.0
voltaje(V)2.85±0.5
Carga fluoroscópica(W)150
Capacidad de calor del ánodo(KJ)70

4. Seguridad
Resistencia de puesta a tierra protectora:≤0.20

Corriente de fuga a tierra:≤2.0mA

Corriente de fuga de la carcasa:≤0.1mA

Resistencia dieléctrica entre piezas metálicas conectadas a tierra y la fuente de alimentación:≥1500V

Resistencia dieléctrica del generador de alta tensión: >1.1 veces el voltaje del tubo

El factor de seguridad de la suspensión (generador de rayos X)≥4

Instalación del equipo

1. Instalación

Después de recibir la unidad, por favor abra primero el paquete y verifique las piezas de acuerdo con la
lista de embalaje antes de la instalación. Este equipo es fácil de instalar. Puede ser usado directamente sostenido a mano
o colocado en un soporte. Oprima estrictamente de acuerdo con los datos técnicos. Después de la instalación y
antes de encender el equipo, asegúrese de que la unidad y el soporte móvil hayan sido fijados efectivamente.

2. Área de operación efectiva

Ver la imagen a la derecha.

Instrucciones de operación

1. Inicio:
Presione el botón de encendido①mostrado en la figura 1 para com…
