🐾 Del Consultorio al Campo: La Revolución de la Radiología Portátil Veterinaria

​En la medicina veterinaria moderna, el diagnóstico por imagen ya no es un lujo de hospital, sino una herramienta de primera línea. Si estás pensando en dar el salto del revelado químico (o de esos pesados chasis de CR) a la Radiografía Digital Directa (DR), este análisis técnico sobre los equipos de BioSeguridad Digital es para ti.

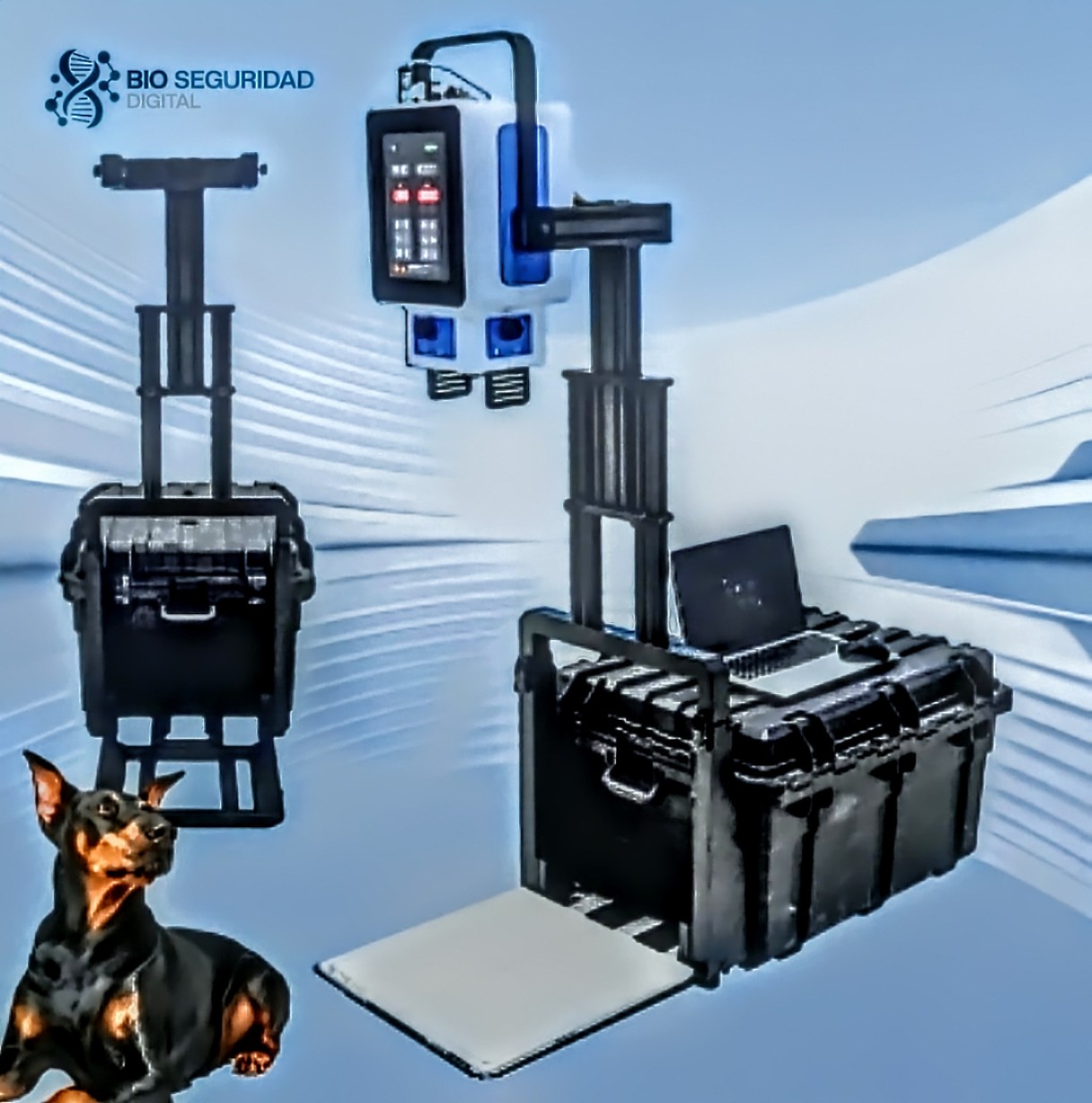

​🚀 El «Dream Team» Tecnológico: RX BSD.S10 + Flat Panel CV16 + COMPUTADOR

​Para lograr una imagen diagnóstica impecable en segundos, necesitamos la sincronía perfecta entre tres elementos: Generación, Captura y Procesamiento.

​1. El Generador: Rayos X Portátil BSD S10 (1.1 kW / 85kV)

​Este no es solo un equipo ligero; es un motor de precisión. Con 85kV de potencia, tienes la capacidad de penetración necesaria para atravesar densidades óseas complejas.

• ​Foco Fino: Permite obtener detalles minúsculos en estructuras pequeñas (como los huesos del carpo en gatos o aves).
• ​Diseño Robusto: Su estructura está pensada para el «trote» diario del veterinario de terreno.

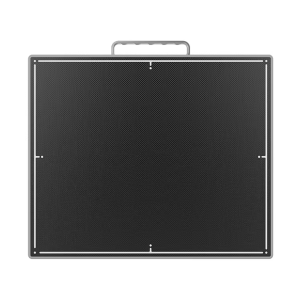

​2. El Captador: Flat Panel Digital BSD CV16 (14″ x 17″) O (17X17″)

​Es el sensor que reemplaza a la película. Al ser inalámbrico, eliminamos el riesgo de tropezones y cables dañados por pacientes nerviosos.

• ​Tecnología de Yoduro de Cesio (CsI): Es la cima de la nitidez. Convierte los rayos X en luz con una pérdida mínima, lo que significa imágenes de ultra-alta resolución con dosis de radiación más bajas para el paciente.

​3. El Cerebro: Software de Adquisición y Workstation

​Aquí es donde ocurre la magia. El equipo incluye un computador con software especializado que actúa como un revelador digital instantáneo:

• ​Post-procesamiento: Puedes ajustar brillo, contraste y filtros de nitidez después de haber tomado la placa.
• ​Herramientas de Medición: Incluye calibradores para medir el Índice Corazón-Tórax (VHS) o realizar mediciones pre-quirúrgicas exactas.

​🐎 El Desafío Equino: Radiología de Campo

​Hacer radiografías a un caballo de 500kg en un establo es un reto que este combo supera con creces.

• ​Velocidad de Flujo: Al ser sistema DR, ves la imagen en la pantalla de la laptop en 3 segundos. Si el caballo se movió, lo sabes al instante y repites la toma sin perder tiempo.
• ​Limpieza de Casco: Un tip de experto es usar masilla en las lagunas de la ranilla para evitar artefactos de aire que confundan el diagnóstico de una laminitis.
• ​Ángulos Difíciles: La portabilidad del BSD S10 permite angulaciones dorso-palmares y oblicuas con una ergonomía que los equipos fijos no pueden igualar.

​🛡️ Bioseguridaddigital: Tu Seguro de Vida

​Trabajar con radiación portátil exige una disciplina de hierro. La radiación dispersa es tu principal enemigo.

1. ​El Triángulo de Protección:
   • ​Mandil Plomado: Protección para tus órganos vitales (mínimo 0.5mm Pb).
   • ​Protector de Tiroides: Obligatorio. La glándula tiroides es extremadamente sensible.
   • ​Guantes Plomados: Esenciales si debes posicionar manualmente (siempre intenta usar posicionadores de espuma o sedación primero).
2. ​La Distancia es Seguridad: Gracias al disparo remoto y al software inalámbrico, puedes (y debes) alejarte del haz primario lo máximo posible.

​Guía para el Éxito: El Método PFC

​Para que tus colegas te feliciten por la calidad de tus placas, sigue estas siglas:

• ​P – Posicionamiento: El paciente debe estar perfectamente alineado. Una rotación de pocos grados puede ocultar una fractura o simular una patología inexistente.
• ​F – Foco: Asegura la Distancia Foco-Película (DFP) adecuada. Generalmente 1 metro para tórax y 70-80 cm para extremidades en especies pequeñas.
• ​C – Colimación: Abre el colimador del BSD S10 solo lo necesario. «Colimar es ganar»: menos área irradiada = menos radiación dispersa = mejor contraste y nitidez.

Perfecto! Vamos a integrar el factor de la Distancia Foco-Película (DFP). En radiología portátil, la distancia no es solo una medida de comodidad, es una variable física crítica: si te alejas mucho, pierdes potencia (ley del cuadrado inverso); si te acercas mucho, magnificas y deformas la imagen.

Aquí tienes la tabla maestra definitiva que incluye kV, mA, Tiempo y Distancia para que tus protocolos queden blindados.

📏 Tabla Maestra de Protocolos: Potencia, Exposición y Distancia

​🏁 Conclusión

​Invertir en un sistema portátil de BioSeguridad Digital no solo eleva tu estatus profesional, sino que acelera tu capacidad de diagnóstico y mejora la recuperación de tus pacientes. Ya sea en la clínica o bajo el sol en un establo, la tecnología DR es el estándar que tus pacientes merecen.

💡 Reglas de Oro del Experto sobre la Distancia

1. La Ley de la Distancia y la Potencia

Si duplicas la distancia, la intensidad de los rayos X cae a una cuarta parte.

En clínica: Usamos 100 cm como estándar para que los órganos (corazón, pulmones) mantengan su tamaño real en la imagen.

En terreno (Equinos): Usamos 70 – 75 cm. ¿Por qué? Porque el equipo portátil BSD S10 es de 1.1 kW. Al estar más cerca, aprovechamos mejor cada fotón para atravesar huesos densos sin tener que subir el tiempo de exposición (evitando imágenes movidas).

2. Evitar la «Penumbra» (Nitidez)

Si pones el equipo demasiado cerca (menos de 50 cm), la imagen perderá nitidez en los bordes. Mantener un rango de 70 cm a 100 cm garantiza que el haz de luz sea lo suficientemente paralelo para dar una imagen «filosa» y clara.

3. El Software y la Distancia

Tu Flat Panel BSD CV16 tiene algoritmos de compensación. Si por error disparaste a 110 cm y la imagen salió clara, el software intentará nivelar el brillo. Sin embargo, lo ideal es mantener la distancia de la tabla para que el contraste nativo de la placa sea óptimo.

4. Seguridad Radiológica (Inversa de la Distancia)

Esta es la regla más importante para ti:

Para el paciente: Distancia controlada según la tabla.

Para el operador: ¡Distancia máxima! Cada paso que das hacia atrás mientras disparas con el control remoto reduce exponencialmente tu exposición a la radiación dispersa.

🛡️ Configuración Final del Blog

«Al combinar el BSD S10 con el Flat Panel CV16, el veterinario obtiene un laboratorio de imagen móvil. La clave del éxito radica en el rigor: Colimación cerrada, distancia medida y protección plomada siempre puesta. No solo tomamos fotos, hacemos medicina de precisión.»
